流量溫度法計量法方案

1. 方案概述 流量溫度法是利用每個立管或分戶獨立系統與熱力入口流量之比相對不變的原理,結合現場測出的流量比例和各分支三通前后溫差、分攤建筑的總供熱量來計算用戶的實際耗熱量。

詳細介紹

1. 方案概述
流量溫度法是利用每個立管或分戶獨立系統與熱力入口流量之比相對不變的原理,結合現場測出的流量比例和各分支三通前后溫差、分攤建筑的總供熱量來計算用戶的實際耗熱量。
2. 工作原理
    在樓棟入口安裝樓棟熱計量總表計量總耗熱量,通過總線方式與樓棟數據采集器連接;在每個用戶回水管道上安裝一個流量控制器,其設定的初始流量與每戶的供熱負荷一致,;在每個用戶的供回水管道上安裝溫度傳感器,通過總線與單元接收器連接,戶內安裝室溫傳感器,無線方式與樓道接收器通訊;每個樓道內配置一臺采集器,采集到的樓棟總表熱值、各用戶供回水溫度和室溫、設定的初始流量值通過GPRS發送到操控中心,由管理軟件進行熱量計算分攤和分析處理。
3. 功能特點
(1)計量結果可直接作為收費依據,秉承“相同面積、相同室溫、相同熱費”的原則,分攤結果相對合理;
(2)減少了熱量分攤系統的系統誤差,不受用戶散熱器數量、型號及安裝調節的影響,計量準確;
(3)可同時測量供回水溫度、溫差、室溫,為供熱單位進行整體運營和合理調度提供基礎數據;
(4)系統結構配置簡單,有效降低的故障率;
(5)前期準備工作相對較多,而且不能解決因房間位置及戶間傳熱造成的用熱不公或糾紛;
(6)既有建筑垂直單管順流式系統的熱計量改造,還可用于共用立管的按戶分環供暖系統,也適用于新建建筑散熱器供暖系統。

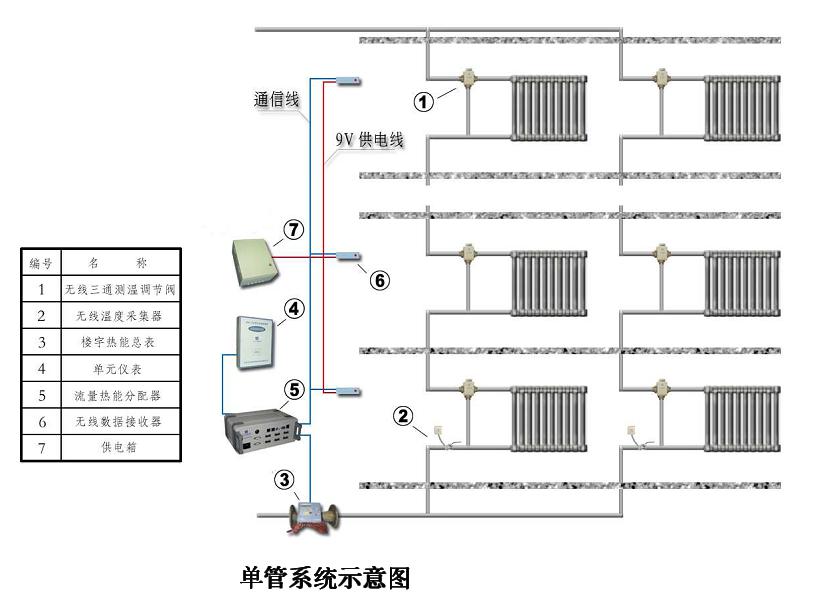

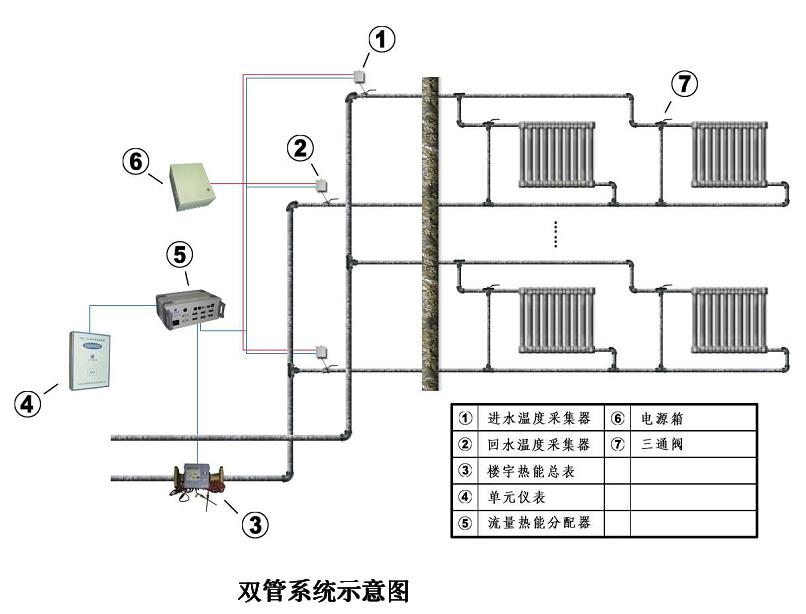

圖片欣賞
