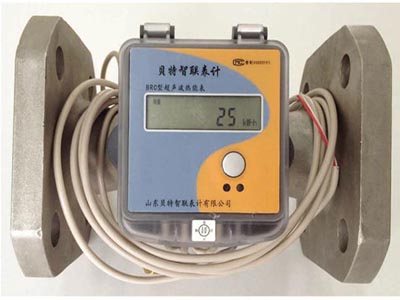

大口徑超聲波熱量表
組成結構: 由超聲波流量計、溫度傳感器、換能器、顯示模塊等部件組成。 工作原理: 利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差
詳細介紹
組成結構:由超聲波流量計、溫度傳感器、換能器、顯示模塊等部件組成。
工作原理:利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差,進而測量及顯示水流經熱交換系統所釋放或吸收的熱量值。
產品特點:
★ 集流量采集、換能器、顯示模塊于一體,具有微功耗(一塊鋰電池可使用10年以上),體積小等特點;
★ 產品支持M-BUS接口和RS485總線接口,通過M-BUS總線或RS-485總線配合智能供熱管控系統一起使用,進行集中管理;
★ 支持水平和垂直兩種安裝方式,滿足不同客戶需求;
★ 采用進口數字時間計算芯片,計量準確度高、穩定性好 ;
★ 溫度傳感器采用優質PT1000保證計量精度;
★ 自動保存最近18個月的歷史記錄數據,包括瞬時流量、累計流量、累計熱量、供回水溫度等參數信息,具有掉電自恢復功能,安全可靠;
★ 核心部件采用灌裝密封技術,保證不受水質影響,免清洗。
技術參數:
工作原理:利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差,進而測量及顯示水流經熱交換系統所釋放或吸收的熱量值。
產品特點:
★ 集流量采集、換能器、顯示模塊于一體,具有微功耗(一塊鋰電池可使用10年以上),體積小等特點;
★ 產品支持M-BUS接口和RS485總線接口,通過M-BUS總線或RS-485總線配合智能供熱管控系統一起使用,進行集中管理;
★ 支持水平和垂直兩種安裝方式,滿足不同客戶需求;
★ 采用進口數字時間計算芯片,計量準確度高、穩定性好 ;
★ 溫度傳感器采用優質PT1000保證計量精度;
★ 自動保存最近18個月的歷史記錄數據,包括瞬時流量、累計流量、累計熱量、供回水溫度等參數信息,具有掉電自恢復功能,安全可靠;
★ 核心部件采用灌裝密封技術,保證不受水質影響,免清洗。
技術參數:
公稱直徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
常用流量(m3/h) | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 | 750 | 900 | 1200 | 1500 | 2500 | |
最小流量(m3/h) | 0.6 | 1 | 1.6 | 2.4 | 4 | 6 | 10 | 16 | 24 | 30 | 36 | 48 | 60 | 70 | |
最大流量(m3/h) | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 | 1500 | 1800 | 2400 | 3000 | 3600 | |
外 形 尺 寸 |
L(mm) | 200 | 200 | 225 | 250 | 350 | 350 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 690 |
D(mm) | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
H(mm) | 190 | 210 | 230 | 250 | 500 | 530 | 580 | 650 | 700 | 755 | 810 | 870 | 930 | 1040 | |
K(mm) | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | |
n-MA |
4- M16 |
4- M16 |
8- M16 |
8- M16 |
8- M16 |
8- M20 |
12- M20 |
12- M24 |
12- M24 |
16- M24 |
16- M27 |
20- M27 |
20- M30 |
20- M33 |
|
溫度范圍(℃) | 4~95 | ||||||||||||||
溫差范圍(K) | 3~75 | ||||||||||||||
工作壓力(MPa) | ≤1.6 | ||||||||||||||
準確度 | 2級 | ||||||||||||||
溫度傳感器 | Pt1000 | ||||||||||||||
防護等級 | IP54 | ||||||||||||||
工作電壓 | 3.6V鋰電池供電,一節電池可連續工作10年以上 | ||||||||||||||
環境等級 | 環境A級 | ||||||||||||||
通訊類型 | M-BUS / RS-485 | ||||||||||||||
壓力損失(MPa) | ≤0.025 | ||||||||||||||
安裝位置 | 供水水管/回水水管 | ||||||||||||||
安裝方式 | 水平安裝/垂直安裝 |
